Jak zmierzyć rozstaw śrub w feldze? Praktyczny poradnik krok po kroku

Jak zmierzyć rozstaw śrub?

• Rozstaw śrub to kluczowy parametr przy dobieraniu felg do samochodu
• Do prawidłowego pomiaru potrzebujesz precyzyjnych narzędzi, najlepiej suwmiarki
• Metoda pomiaru zależy od liczby otworów montażowych (parzysta/nieparzysta)
• Prawidłowy pomiar zapewnia bezpieczeństwo i stabilność felgi

Rozstaw śrub to jeden z najważniejszych parametrów felgi, który decyduje o jej prawidłowym dopasowaniu do piasty samochodu. Parametr ten określa odległość pomiędzy przeciwległymi otworami montażowymi na feldze i jest kluczowy dla bezpieczeństwa jazdy. Nieprawidłowo dobrany rozstaw śrub może prowadzić do poważnych problemów, włącznie z oderwaniem się koła podczas jazdy. Dlatego tak istotne jest, aby umieć precyzyjnie zmierzyć ten parametr przed zakupem nowych felg.

Rozstaw śrub jest oznaczany w formie dwóch liczb, na przykład 5×112. Pierwsza wartość oznacza liczbę otworów montażowych na feldze, a druga określa średnicę okręgu, na którym te otwory są rozmieszczone (wyrażoną najczęściej w milimetrach). Pomiar rozstawu śrub wymaga precyzji i odpowiednich narzędzi. W zależności od ilości otworów montażowych (parzystej lub nieparzystej) stosuje się różne metody pomiaru, które pozwalają dokładnie określić parametr PCD (Pitch Circle Diameter).

Samodzielny pomiar rozstawu śrub może wydawać się skomplikowany, jednak z odpowiednimi wskazówkami i narzędziami każdy jest w stanie wykonać go prawidłowo. Warto pamiętać, że nawet niewielka różnica w rozstawie (rzędu kilku milimetrów) może uniemożliwić prawidłowy montaż felgi lub wpłynąć negatywnie na stabilność koła. Dokładny pomiar rozstawu śrub to pierwszy krok do bezpiecznej i bezproblemowej eksploatacji nowych felg.

Dlaczego precyzyjny pomiar rozstawu śrub jest tak ważny?

Precyzyjny pomiar rozstawu śrub to nie tylko kwestia dopasowania felgi do samochodu, ale przede wszystkim element bezpieczeństwa jazdy. Nieprawidłowo dobrany rozstaw powoduje, że felga nie przylega równomiernie do piasty, co prowadzi do nierównomiernego rozkładu sił działających na koło podczas jazdy. W konsekwencji śruby mogą się poluzować, felga może zacząć „bić” na boki, a w skrajnych przypadkach dojść może nawet do całkowitego oderwania koła od pojazdu.

Warto również pamiętać, że niewielkie różnice w rozstawie (do 2 mm) można niekiedy skorygować przy pomocy specjalnych nakrętek lub śrub pływających, jednak zawsze należy podchodzić do takich rozwiązań z ostrożnością i świadomością potencjalnego ryzyka. Jeżeli nie jesteśmy pewni poprawności naszych pomiarów lub mamy jakiekolwiek wątpliwości, najlepiej skonsultować się ze specjalistą w warsztacie wulkanizacyjnym, który dysponuje profesjonalnymi narzędziami i doświadczeniem w doborze felg.

• Jakie narzędzia są potrzebne do pomiaru rozstawu śrub? Najlepszym narzędziem do pomiaru rozstawu śrub jest suwmiarka, która zapewnia dokładność co do milimetra. Alternatywnie można wykorzystać specjalne przyrządy do pomiaru rozstawu śrub lub linijkę PCD.
• Jak zmierzyć rozstaw śrub w feldze z 4 otworami? W przypadku felgi z 4 otworami mierzy się odległość pomiędzy zewnętrzną krawędzią jednego otworu a wewnętrzną krawędzią otworu znajdującego się po przeciwnej stronie.
• Jak zmierzyć rozstaw śrub w feldze z 5 otworami? Przy nieparzystej liczbie otworów należy zmierzyć średnicę otworu centralnego, średnicę otworu montażowego oraz dwukrotność odległości między tymi otworami, a następnie zsumować te wartości według wzoru: A + B + 2 × C.
• Czy średnica otworów ma wpływ na rozstaw śrub? Nie, średnica samych otworów montażowych nie ma wpływu na ich rozstaw. Rozstaw określa odległość między punktami centralnymi otworów.

ŹRÓDŁO:

• [1]https://www.oponeo.pl/artykul/jak-zmierzyc-rozstaw-srub-felgi[1]
• [2]https://wulkanista.pl/rozstaw-srub/[2]
• [3]https://www.sklepopon.com/artykuly/jak-zmierzyc-rozstaw-srub-w-feldze[3]

Czym jest rozstaw śrub PCD i dlaczego jest ważny dla Twojego samochodu?

Rozstaw śrub, oznaczany jako PCD (Pitch Circle Diameter), to kluczowy parametr felg samochodowych, który określa zarówno liczbę, jak i rozmieszczenie otworów montażowych. Ten ważny wymiar zapisywany jest w formie dwóch liczb, np. 5×112, gdzie pierwsza cyfra wskazuje liczbę otworów w feldze, a druga określa średnicę okręgu (w milimetrach), na którym te otwory są umieszczone.

Można to zobrazować jako niewidoczny okrąg przebiegający przez środki wszystkich otworów montażowych w feldze – jego średnica to właśnie druga wartość w oznaczeniu PCD.

Co oznacza zapis PCD?

Oznaczenia rozstawu śrub występują w różnych wariantach zapisu:

• 5×112 (zapis standardowy)
• 5-112 (z myślnikiem)
• 5/112 (z ukośnikiem)

Niezależnie od formatu, wszystkie oznaczają to samo. W samochodach osobowych najczęściej spotykamy felgi z 4 lub 5 otworami, podczas gdy w większych pojazdach użytkowych występują również konfiguracje z 6 lub 8 śrubami. Każdy producent samochodów ma swoje charakterystyczne rozstawy – przykładowo Mercedes często stosuje 5×112, a Opel 4×100 czy 5×110.

Znaczenie prawidłowego doboru rozstawu śrub

Właściwe dopasowanie rozstawu śrub to nie tylko kwestia techniczna, ale przede wszystkim sprawa bezpieczeństwa. Felga o niepasującym rozstawie nie będzie prawidłowo przylegać do piasty koła, co prowadzi do niebezpiecznych sytuacji na drodze.

Konsekwencje błędnego doboru PCD mogą być poważne:

• Niestabilność pojazdu, szczególnie przy wyższych prędkościach
• Wibracje i drgania odczuwalne w układzie kierowniczym
• Przyspieszone i nierównomierne zużycie opon
• W skrajnych przypadkach – odłączenie koła podczas jazdy

PCD a bezpieczeństwo na drodze

Warto pamiętać, że koła stanowią jedyny punkt kontaktu Twojego samochodu z nawierzchnią. Ich prawidłowy montaż wpływa zarówno na komfort jazdy, jak i na skuteczność hamowania oraz zachowanie pojazdu podczas manewrów. Dlatego przy każdej wymianie felg sprawdzenie zgodności rozstawu śrub powinno być priorytetem.

Niektórzy kierowcy decydują się na stosowanie specjalnych adapterów (dystansów) pozwalających na zmianę rozstawu śrub, jednak takie rozwiązania często nie są zalecane przez producentów i mogą negatywnie wpływać na trwałość zawieszenia oraz bezpieczeństwo. Najlepszym rozwiązaniem pozostaje dobór felg o parametrach PCD identycznych z zaleceniami producenta samochodu.

Profesjonalne narzędzia do mierzenia rozstawu śrub – suwmiarka, miernik PCD i inne

Precyzyjny pomiar rozstawu śrub w feldze wymaga odpowiednich narzędzi, które zapewnią dokładność i powtarzalność wyników. Profesjonalne przyrządy pomiarowe znacząco ułatwiają to zadanie, eliminując ryzyko błędów, które mogłyby prowadzić do nieprawidłowego montażu kół.

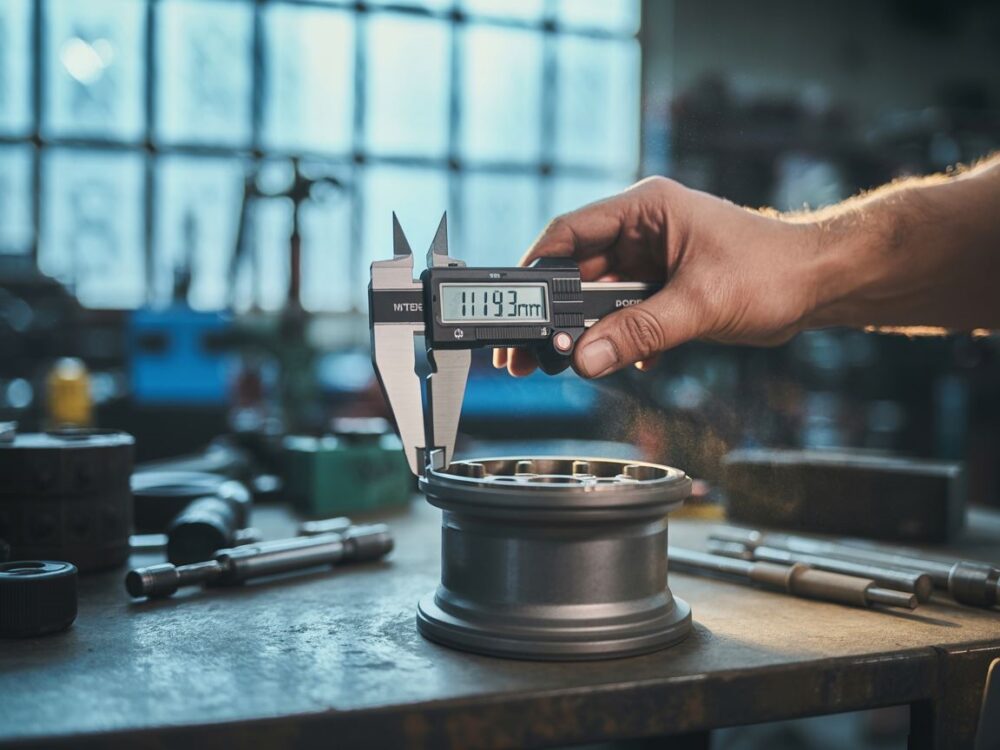

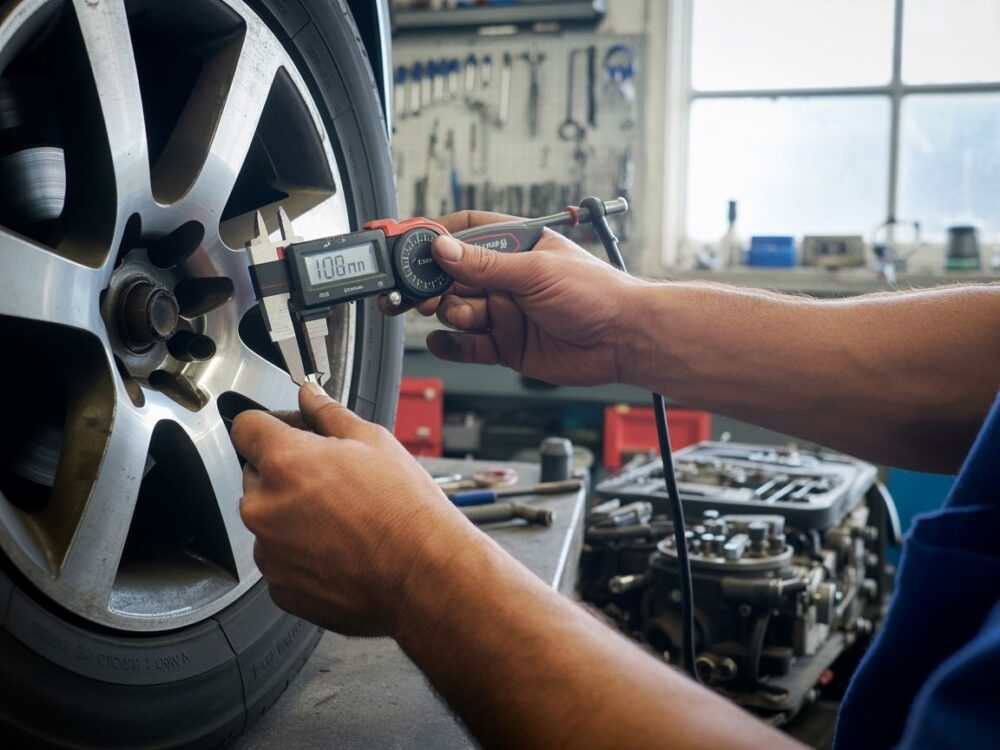

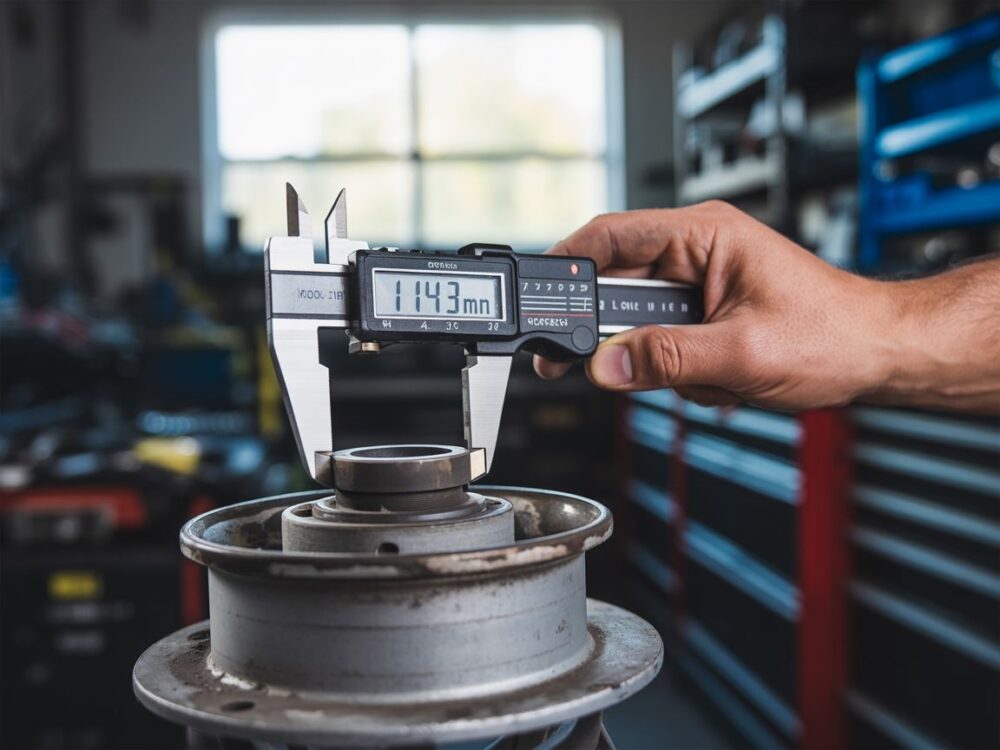

Suwmiarka do pomiaru rozstawu śrub

Najbardziej popularnym narzędziem jest specjalistyczna suwmiarka przeznaczona do pomiaru rozstawu śrub w felgach. W przeciwieństwie do standardowych suwmiarek, te dedykowane modelę posiadają grube bolce, które idealnie pasują do otworów montażowych felgi.

Najlepsze suwmiarki wyposażone są w blokadę śrubową, dzięki której po wykonaniu pomiaru można swobodnie przenosić przyrząd bez obawy o zmianę ustawień. Na skali pomiarowej znajdziemy już gotowe wartości rozstawu śrub występujące w większości felg samochodowych.

Elektroniczne mierniki PCD

Bardziej zaawansowaną opcją są elektroniczne mierniki PCD (Pitch Circle Diameter), które zapewniają najwyższą precyzję pomiaru. Wyposażone w cyfrowy wyświetlacz pozwalają na odczyt wyniku z dokładnością do 0,01 mm. Niektóre modele oferują również dodatkowe funkcje:

• Pamięć ostatnich pomiarów
• Przeliczanie jednostek między milimetrami a calami
• Gniazda wyjścia danych do komputera
• Automatyczne rozpoznawanie liczby otworów montażowych

Uniwersalne przyrządy pomiarowe

Na rynku dostępne są również uniwersalne przyrządy pozwalające na pomiar felg z różną liczbą otworów montażowych – zazwyczaj 4, 5, 6 i 8. Wykonane z trwałych materiałów jak kompozyt czy stal nierdzewna, gwarantują długą żywotność.

Dla amatorów i osób sporadycznie wykonujących pomiary dostępne są także prostsze szablony PCD, które choć mniej precyzyjne, sprawdzają się w podstawowych zastosowaniach domowych. Wybierając narzędzie, warto kierować się przede wszystkim dokładnością pomiaru oraz kompatybilnością z typami felg, które najczęściej będziemy sprawdzać.

Metody obliczania rozstawu śrub dla felg z 4, 5, 6 i 8 otworami – wzory i praktyczne przykłady

Obliczanie rozstawu śrub (PCD) różni się w zależności od liczby otworów montażowych w feldze. Sposób pomiaru zależy przede wszystkim od tego, czy mamy do czynienia z parzystą czy nieparzystą liczbą otworów. Poniżej przedstawiam szczegółowe wzory i metody dla najczęściej spotykanych konfiguracji.

Felgi z parzystą liczbą otworów (4, 6, 8)

W przypadku felg z parzystą liczbą otworów (4, 6 lub 8) pomiar jest stosunkowo prosty. Możemy zmierzyć odległość między dwoma przeciwległymi otworami, co daje nam bezpośrednio wartość PCD w milimetrach.

Dla przykładu, jeśli zmierzymy 100 mm między przeciwległymi otworami w feldze 4-otworowej, rozstaw śrub to 4×100. W przypadku braku specjalistycznych narzędzi, możemy dokonać pomiaru od wewnętrznej krawędzi jednego otworu do zewnętrznej krawędzi otworu przeciwległego.

• Dla felg z 4 otworami – wystarczy pomiar odległości między środkami przeciwległych otworów
• Dla felg z 6 otworami – identyczna metodologia jak przy 4 otworach
• Dla felg z 8 otworami – również mierzymy odległość między przeciwległymi otworami

Felgi z 5 otworami – specjalne wzory

Felgi z nieparzystą liczbą otworów (najczęściej 5) wymagają bardziej złożonego podejścia, ponieważ nie ma w nich otworów położonych dokładnie naprzeciwko siebie. Istnieją trzy główne metody obliczenia rozstawu:

1. Metoda sąsiednich otworów z współczynnikiem – zmierz odległość między środkami dwóch sąsiadujących otworów w milimetrach, a następnie pomnóż wynik przez 1,7012.

Przykład: Jeśli odległość między sąsiednimi otworami wynosi 65 mm, to PCD = 65 mm × 1,7012 = 110,58 mm, co prawdopodobnie oznacza rozstaw 5×110.

2. Metoda z użyciem sumy wymiarów – zmierz średnicę otworu centralnego (A), średnicę otworu montażowego (B) oraz odległość między ich brzegami (C). Następnie zastosuj wzór: PCD = A + B + (2 × C).

Ta metoda wymaga precyzyjnych pomiarów, ale jest skuteczna przy braku specjalistycznych narzędzi.

Praktyczne narzędzia do pomiaru rozstawu

Do precyzyjnego pomiaru rozstawu śrub warto korzystać z odpowiednich narzędzi:

Suwmiarka do pomiaru PCD – specjalistyczne narzędzie z końcówkami stożkowymi, które perfekcyjnie centrują się w otworach montażowych. Pozwala na szybki i dokładny pomiar rozstawu.

Miarka PCD – dedykowane narzędzie z podziałkami dla różnej liczby otworów. Wystarczy dopasować końcówki do otworów i odczytać wynik z odpowiedniej skali dla 4, 5, 6 czy 8 otworów.

Pamiętaj, że precyzja pomiaru ma kluczowe znaczenie dla bezpieczeństwa. Nieprawidłowo dobrany rozstaw śrub może prowadzić do problemów z montażem felgi, a w konsekwencji do niebezpiecznych sytuacji na drodze.

Weryfikacja obliczonego rozstawu

Po obliczeniu rozstawu śrub warto zweryfikować wynik z popularnymi standardami stosowanymi przez producentów samochodów. Najczęściej występują „okrągłe” wartości rozstawów, takie jak 4×100, 5×112 czy 5×114,3 mm. Jeśli uzyskany wynik jest zbliżony do standardowej wartości (różnica do 1-2 mm), prawdopodobnie mamy do czynienia właśnie z tym standardem.

Najczęstsze błędy przy pomiarze rozstawu śrub i jak ich uniknąć

Precyzyjny pomiar rozstawu śrub to podstawa bezpiecznej eksploatacji kół i felg. Niestety, nawet doświadczeni mechanicy mogą popełniać błędy, które prowadzą do nieprawidłowych wyników. Niewłaściwe pomiary mogą skutkować poważnymi konsekwencjami – od problemów z montażem po niebezpieczne sytuacje na drodze.

Kluczowe błędy techniczne

Pomiar od krawędzi zamiast od środka otworów to jeden z najczęstszych błędów. Zawsze mierz odległość między środkami otworów, a nie ich krawędziami. Możesz użyć markera do zaznaczenia środków, co znacząco zwiększy precyzję pomiaru.

Niedokładne wyśrodkowanie punktu pomiarowego może prowadzić do różnicy nawet kilku milimetrów w wyniku końcowym, co jest niedopuszczalne przy tak istotnym parametrze.

Kolejnym błędem jest ignorowanie stożkowego kształtu otworów. Otwory na śruby często mają kształt stożkowy, co utrudnia precyzyjne określenie ich środka. Aby uniknąć tego problemu, pomiar wykonuj na płaskiej części otworu lub użyj specjalnych narzędzi pomiarowych.

Błędy związane z narzędziami

Nie wszystkie błędy wynikają z techniki pomiaru. Czasem przyczyną są używane narzędzia:

• Stosowanie zużytych lub nieprecyzyjnych suwmiarek
• Używanie zwykłej miarki zamiast dedykowanych narzędzi
• Nieprawidłowe ustawienie suwmiarki względem powierzchni felgi
• Nieuwzględnianie możliwego luzu w narzędziach pomiarowych

Weryfikacja wyników

Brak powtórnej weryfikacji pomiaru to błąd, który może przekreślić całą pracę. Zawsze wykonuj pomiar co najmniej dwukrotnie, aby mieć pewność co do wyniku. Idealnie jest przeprowadzić pomiary z różnych punktów odniesienia, a następnie porównać je ze sobą.

Jeśli masz wątpliwości co do dokładności pomiaru, warto skonsultować się z profesjonalnym warsztatem lub skorzystać z katalogów producenta pojazdu.

Podsumowanie

Prawidłowy pomiar rozstawu śrub wymaga dokładności, odpowiednich narzędzi i metodycznej pracy. Popełnienie błędu może prowadzić do poważnych konsekwencji, takich jak nieprawidłowy montaż kół czy nawet ich utrata podczas jazdy. Pamiętaj, że bezpieczeństwo na drodze zaczyna się od właściwego doboru i montażu komponentów Twojego pojazdu.
