Fundament pod bramę przesuwną to kluczowy element całej konstrukcji, który ma bezpośredni wpływ na trwałość, stabilność i bezawaryjność bramy. Wykonanie solidnego fundamentu zapewnia prawidłowe funkcjonowanie mechanizmu przesuwnego przez długie lata, chroniąc przed awariami i uszkodzeniami. Należy pamiętać, że to właśnie fundament będzie dźwigał znaczne obciążenia związane z codziennym użytkowaniem bramy i musi być odporny na zmienne warunki atmosferyczne. Odpowiednio przygotowana podstawa gwarantuje nie tylko stabilność konstrukcji, ale również bezpieczeństwo użytkowania, minimalizując ryzyko chwiejności na przykład podczas silnego wiatru czy intensywnego deszczu.
Wielką zaletą bram przesuwnych jest fakt, że nie wymagają one wykonania fundamentu pod całą długością konstrukcji. Fundament potrzebny jest jedynie pod przeciwwagą oraz pod przeciwległym słupkiem, co znacznie obniża koszty i czas realizacji inwestycji. Długość fundamentu pod przeciwwagą powinna wynosić około 40% długości światła wjazdu, co zapewnia optymalne rozłożenie ciężaru i płynne działanie bramy. Głębokość fundamentu musi być dostosowana do warunków klimatycznych w danym regionie i wynosić od 80 do nawet 140 cm, zawsze poniżej poziomu przemarzania gruntu. Dzięki temu konstrukcja będzie stabilna nawet podczas największych mrozów i nie ulegnie uszkodzeniu wskutek ruchów podłoża.
Najważniejsze parametry fundamentu pod bramę przesuwną
- Odpowiednia głębokość (80-140 cm) – zawsze poniżej poziomu przemarzania gruntu
- Długość fundamentu pod przeciwwagą – około 40% długości światła wjazdu
- Stabilne podłoże – właściwie zagęszczone i oczyszczone z humusu
- Beton klasy B20 lub B25 – zapewniający odpowiednią wytrzymałość
- Zbrojenie z prętów żebrowanych – zapobiegające pękaniu konstrukcji
Proces wykonania fundamentu
Budowa fundamentu pod bramę przesuwną rozpoczyna się od dokładnego wytyczenia miejsca i wykonania wykopu o odpowiednich wymiarach. Niezwykle istotna jest precyzja na tym etapie, ponieważ wszelkie błędy mogą prowadzić do późniejszych problemów z funkcjonowaniem całego systemu! Wykop powinien mieć głębokość poniżej poziomu przemarzania gruntu, co w polskich warunkach oznacza zazwyczaj od 80 do 140 centymetrów. Szerokość wykopu również ma duże znaczenie – powinna być szersza o minimum 30 cm w miejscu zakotwienia wózków jezdnych, co zapewni właściwe oparcie dla całej konstrukcji.
Kolejnym krokiem jest przygotowanie i właściwe ułożenie zbrojenia, które znacząco wzmacnia konstrukcję fundamentu. Zbrojenie zapobiega pękaniu betonu pod wpływem obciążeń i zmiennych warunków atmosferycznych, szczególnie podczas cykli zamarzania i rozmarzania gruntu. Warto pamiętać o pozostawieniu wypustów zbrojenia pod montaż słupków oraz o przepustach kablowych, jeśli planujemy automatyzację bramy. Zbrojenie powinno być wykonane z prętów żebrowanych o odpowiedniej średnicy, zazwyczaj 8-12 mm, ułożonych w formie kratownicy, co zapewni maksymalną wytrzymałość całej konstrukcji.
FAQ – Najczęstsze pytania
- Czy brama przesuwna zawsze wymaga fundamentu? Tak, fundament jest niezbędny dla zapewnienia stabilności i bezpieczeństwa użytkowania bramy przesuwnej.
- Jaka powinna być głębokość fundamentu? Głębokość powinna wynosić od 80 do 140 cm, zawsze poniżej poziomu przemarzania gruntu w danym regionie.
- Jaki beton jest najlepszy do wykonania fundamentu? Zaleca się stosowanie betonu klasy B20 lub B25, w zależności od wagi bramy i warunków gruntowych.
- Czy fundament musi być wykonany pod całą długością bramy? Nie, wystarczy wykonać fundament pod przeciwwagą oraz pod przeciwległym słupkiem.
- Jaki fundament dla bramy o szerokości 5 metrów? Dla bramy 5-metrowej fundament powinien mieć głębokość minimum 80 cm oraz długość 560 cm (5 m plus po 30 cm z każdej strony).
| Parametr | Brama 4 m | Brama 5 m | Brama 6 m |
|---|---|---|---|
| Głębokość fundamentu | 80-140 cm | 80-140 cm | Powyżej 80 cm |
| Długość fundamentu | 460 cm | 560 cm | 660 cm |
| Zalecana klasa betonu | B20/B25 | B20/B25 | B25 |
| Minimalna odległość między wózkami | 2 m | 2,5 m | 3 m |
ŹRÓDŁO:
- [1]https://www.castorama.pl/fundament-pod-brame-przesuwna-porady-ins-1068566.html[1]
- [2]https://migas-door.pl/fundament-pod-brame-przesuwna-przydatne-wskazowki/[2]
- [3]https://www.rakstal.pl/jaki-fundament-pod-brame-przesuwna/[3]
Wymiary fundamentu pod bramę przesuwną – głębokość, szerokość i długość dla różnych typów bram
Prawidłowo wykonany fundament to kluczowy element decydujący o stabilności i trwałości bramy przesuwnej. Błędnie dobrane wymiary mogą prowadzić do licznych problemów eksploatacyjnych, od trudności w przesuwaniu skrzydła aż po całkowitą awarię mechanizmu. Warto zaznaczyć, że brama przesuwna nie wymaga wykonania fundamentu pod całą swoją długością – wystarczy solidna podstawa pod przeciwwagą oraz przeciwległym słupkiem.
Dobór odpowiednich wymiarów fundamentu musi uwzględniać nie tylko rozmiar samej bramy, ale również lokalne warunki gruntowe i klimatyczne. Pamiętaj, że inwestycja w solidny fundament to gwarancja bezproblemowego funkcjonowania bramy przez wiele lat!
Głębokość fundamentu – ochrona przed przemarzaniem
Głębokość fundamentu pod bramę przesuwną powinna wynosić od 80 do 140 cm, zawsze poniżej poziomu przemarzania gruntu w danym regionie Polski. Ten parametr jest szczególnie istotny ze względu na nasze warunki klimatyczne, gdzie cykliczne zamarzanie i rozmarzanie gruntu może powodować wypaczanie konstrukcji.
Dla standardowych bram o szerokości 4 metrów zaleca się głębokość minimum 100 cm, podczas gdy cięższe konstrukcje 5-6 metrowe wymagają fundamentu o głębokości 120-140 cm. Im trudniejsze warunki gruntowe i cięższa brama, tym głębszy powinien być fundament. Lepiej wykonać fundament nieco głębszy niż zalecany, niż ryzykować uszkodzenia spowodowane przemarzaniem podłoża!
Szerokość fundamentu – stabilne prowadzenie bramy
Optymalna szerokość fundamentu zależy od wielkości i ciężaru bramy przesuwnej. Dla typowych instalacji zaleca się następujące wartości:
- Bramy 4-metrowe: szerokość fundamentu 35-50 cm
- Bramy 5-metrowe: szerokość fundamentu 40-60 cm
- Bramy 6-metrowe: szerokość fundamentu 45-60 cm
W miejscach mocowania wózków jezdnych warto poszerzyć fundament o dodatkowe 30 cm dla lepszego rozłożenia obciążeń. Szersza podstawa zapewnia lepszą stabilność całej konstrukcji, co ma kluczowe znaczenie przy bramach automatycznych, gdzie precyzja prowadzenia bezpośrednio wpływa na żywotność napędu.
Długość fundamentu – optymalne podparcie przeciwwagi
Długość fundamentu pod bramę przesuwną nie musi obejmować całej szerokości wjazdu. Fundament pod przeciwwagą powinien mieć długość równą około 40% światła wjazdu, co zapewnia optymalne rozłożenie ciężaru i płynne działanie bramy.
Przykładowe długości fundamentów dla typowych rozmiarów bram:
- Brama 4-metrowa: długość fundamentu 160-200 cm
- Brama 5-metrowa: długość fundamentu 200-250 cm
- Brama 6-metrowa: długość fundamentu 240-300 cm
Istotnym elementem jest również zapewnienie lekkiego nachylenia fundamentu pod kątem około 3 stopni, co gwarantuje prawidłowy odpływ wody i zapobiega jej zaleganiu pod konstrukcją.
Dobór wymiarów w zależności od warunków lokalnych
Choć podane wymiary stanowią solidny punkt wyjścia, ostateczne parametry fundamentu powinny uwzględniać specyfikę danej instalacji. W trudnych warunkach gruntowych, na terenach podmokłych lub przy szczególnie ciężkich konstrukcjach, warto rozważyć zwiększenie zalecanych wymiarów.
Do wykonania fundamentu zaleca się stosowanie betonu klasy B20 lub B25 ze zbrojeniem z prętów żebrowanych o średnicy 8-12 mm, ułożonych w formie kratownicy. Zbrojenie zapobiega pękaniu betonu pod wpływem obciążeń i zmiennych warunków atmosferycznych. Pamiętaj również o pozostawieniu wypustów zbrojenia pod montaż słupków oraz przepustów kablowych, jeśli planujesz automatyzację bramy!
Jaki beton i zbrojenie wybrać do fundamentu pod bramę przesuwną?
Wybór odpowiedniego betonu i zbrojenia to kluczowy element decydujący o trwałości całej konstrukcji bramy przesuwnej. Nieodpowiednia mieszanka betonowa czy źle dobrane zbrojenie mogą skutkować pękaniem fundamentu, a w konsekwencji problemami z funkcjonowaniem bramy. Pamiętaj, że inwestycja w wysokiej jakości materiały zwróci się w postaci bezawaryjnej pracy systemu przez długie lata!
Dla fundamentów pod bramy przesuwne zaleca się stosowanie betonu klasy B20 lub B25, w zależności od masy i rozmiaru bramy. Beton klasy B20 (o wytrzymałości 20 MPa) sprawdzi się przy mniejszych konstrukcjach do 4 metrów, natomiast cięższe i szersze bramy (5-6 metrów) wymagają już betonu B25 (25 MPa). Kluczowe jest, by mieszanka betonowa miała odpowiednią wodoszczelność (klasa W6 lub wyższa) oraz mrozoodporność (minimum F100), co zapewni odporność na zmienne warunki atmosferyczne.

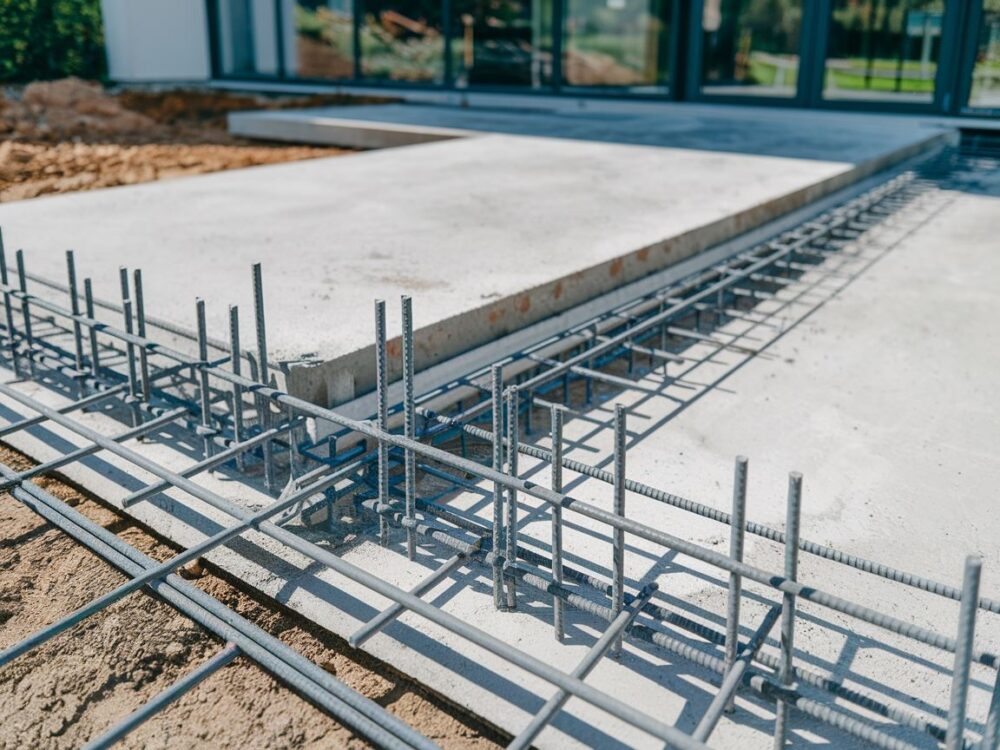

Zbrojenie fundamentu – rodzaj i układ
Prawidłowe zbrojenie fundamentu pod bramę przesuwną powinno być wykonane z prętów żebrowanych, które dzięki specjalnej powierzchni znacznie lepiej współpracują z betonem niż pręty gładkie. Dla typowych konstrukcji rekomenduje się:
- Pręty główne podłużne o średnicy 10-12 mm
- Pręty poprzeczne o średnicy 8-10 mm
- Rozstaw prętów co 15-20 cm w formie kratownicy
- Wzmocnione zbrojenie w miejscach mocowania wózków jezdnych
Szczególną uwagę należy zwrócić na miejsca, gdzie będą montowane słupki oraz elementy prowadzące bramę! W tych punktach warto zagęścić zbrojenie lub zastosować pręty o większej średnicy. Zbrojenie powinno być ułożone w sposób zapewniający minimum 5 cm otuliny betonowej z każdej strony, co zabezpieczy je przed korozją.
Dodatki poprawiające właściwości betonu
W przypadku trudnych warunków gruntowych warto rozważyć zastosowanie specjalnych domieszek do betonu. Plastyfikatory poprawiają urabialność mieszanki, ułatwiając jej dokładne rozprowadzenie w szalunku. Domieszki hydrofobowe zwiększają wodoszczelność, co jest istotne na terenach podmokłych.
Dla fundamentów w rejonach o surowym klimacie dobrym rozwiązaniem są betony z dodatkiem mikrowłókien polipropylenowych lub stalowych, które zapobiegają powstawaniu mikropęknięć podczas zamarzania i rozmarzania gruntu. Warto skonsultować się z lokalnym producentem betonu, który pomoże dobrać optymalny skład mieszanki do konkretnych warunków!
Prawidłowe wykonanie i pielęgnacja
Niezależnie od wybranej klasy betonu i rodzaju zbrojenia, kluczowy jest sposób wykonania fundamentu. Betonowanie najlepiej przeprowadzić w jednym cyklu, bez przerw technologicznych, które mogłyby osłabić konstrukcję. Po wylaniu betonu niezbędna jest jego odpowiednia pielęgnacja – utrzymywanie wilgotności przez minimum 7-10 dni, zabezpieczenie przed bezpośrednim działaniem słońca oraz ochrona przed mrozem.
Pamiętaj, że beton osiąga pełną wytrzymałość dopiero po 28 dniach, dlatego nie należy obciążać świeżo wykonanego fundamentu zbyt wcześnie! Zachowanie tego okresu dojrzewania zapewni odpowiednią twardość i wytrzymałość, niezbędną do prawidłowego funkcjonowania bramy przesuwnej przez wiele lat.
Etapy wykonania fundamentu pod bramę przesuwną krok po kroku
Wykonanie solidnego fundamentu pod bramę przesuwną to zadanie, które wymaga precyzji i odpowiedniego przygotowania. Prawidłowo przygotowany fundament zapewni długoletnią, bezawaryjną pracę całego mechanizmu bramy. Warto więc poświęcić czas na dokładne zaplanowanie i wykonanie każdego etapu prac. Pamiętaj, że fundament to element, którego później nie da się łatwo poprawić bez demontażu całej konstrukcji!
Proces budowy fundamentu pod bramę przesuwną możemy podzielić na kilka kluczowych etapów. Każdy z nich ma istotne znaczenie dla końcowej trwałości konstrukcji. Warto pamiętać, że nieprawidłowe wykonanie choćby jednego z kroków może negatywnie wpłynąć na funkcjonalność całej bramy. Dlatego tak ważne jest, aby każdy etap realizować z najwyższą starannością.
Wytyczenie i przygotowanie terenu
Pierwszy krok to dokładne wytyczenie miejsca, gdzie będzie znajdował się fundament. Pomocne będą paliki i sznurek, które pozwolą na precyzyjne oznaczenie linii wykopu. Wymierzając miejsce, należy uwzględnić nie tylko wymiary samej bramy, ale też przestrzeń potrzebną na prowadnicę oraz przeciwwagę.
Przed rozpoczęciem prac ziemnych warto sprawdzić, czy w miejscu planowanego wykopu nie przebiegają żadne instalacje podziemne (kable elektryczne, rury wodociągowe czy gazowe). Uszkodzenie takich instalacji może być niebezpieczne i kosztowne. W razie wątpliwości lepiej skonsultować się z odpowiednimi służbami lub skorzystać z detektora instalacji!
Po wytyczeniu miejsca należy oczyścić teren z wszelkiej roślinności, usunąć warstwę humusu i wyrównać powierzchnię. Ten etap jest często pomijany, a ma kluczowe znaczenie dla stabilności całej konstrukcji. Pamiętaj, że:
- Warstwa humusu musi być całkowicie usunięta
- Podłoże powinno być równe i stabilne
- Warto rozważyć wykonanie drenażu, jeśli teren jest podmokły
- Powierzchnia powinna być wypoziomowana z lekkim spadkiem dla odpływu wody
Wykop i przygotowanie podłoża
Po przygotowaniu terenu przychodzi czas na wykonanie wykopu. Głębokość powinna wynosić minimum 80-140 cm, zawsze poniżej poziomu przemarzania gruntu w danym regionie. Szerokość wykopu zazwyczaj wynosi 30-50 cm, ale w miejscach montażu wózków jezdnych warto poszerzyć go o dodatkowe 30 cm.
Po wykonaniu wykopu kluczowym krokiem jest odpowiednie przygotowanie i zagęszczenie podłoża. Na dnie wykopu warto wykonać warstwę podbudowy z kruszywa (15-20 cm grubości), którą następnie należy dokładnie zagęścić. Ten etap ma fundamentalne znaczenie dla uniknięcia późniejszego osiadania i pękania betonu!
Jeśli teren jest szczególnie niestabilny lub podmokły, dobrym rozwiązaniem jest wykonanie chudego betonu (5-10 cm) jako warstwy wyrównującej. Zapewni to idealnie równą powierzchnię pod właściwy fundament i dodatkowo wzmocni całą konstrukcję.
Szalowanie i przygotowanie zbrojenia
Kolejnym etapem jest wykonanie szalunku, który nada fundamentowi odpowiedni kształt. Szalunek musi być stabilny i szczelny, aby zapobiec wypłynięciu betonu podczas zalewania. Do jego wykonania najlepiej wykorzystać deski o grubości minimum 2,5 cm lub gotowe elementy szalunkowe.
Po przygotowaniu szalunku przychodzi czas na ułożenie zbrojenia. Dla typowego fundamentu pod bramę przesuwną zaleca się wykorzystanie prętów żebrowanych o średnicy 8-12 mm, ułożonych w formie kratownicy. Ważne jest, aby:
- Pręty główne układać podłużnie co 15-20 cm
- Pręty poprzeczne montować co 20-25 cm
- Zachować minimalną otulinę betonową 5 cm od krawędzi szalunku
- Wzmocnić zbrojenie w miejscach mocowania wózków i słupków
Pamiętaj o pozostawieniu wypustów zbrojenia pod montaż słupków bramy oraz o przygotowaniu przepustów na kable, jeśli planujesz automatyzację bramy. Zbrojenie powinno być stabilnie połączone za pomocą drutu wiązałkowego, aby nie przemieszczało się podczas zalewania betonem.
Betonowanie i pielęgnacja fundamentu
Betonowanie to kluczowy moment całego procesu. Najlepiej wykorzystać beton klasy B20 lub B25, który zapewni odpowiednią wytrzymałość konstrukcji. Zalewanie najlepiej wykonać jednorazowo, bez przerw technologicznych, które mogłyby osłabić konstrukcję.
Podczas betonowania warto zadbać o dokładne rozprowadzenie i zagęszczenie mieszanki betonowej. Można to zrobić za pomocą wibratora do betonu lub ręcznie przy użyciu pręta zbrojeniowego. Góra fundamentu powinna być idealnie wypoziomowana, z ewentualnym lekkim spadkiem dla odpływu wody.
Po zabetonowaniu fundament wymaga odpowiedniej pielęgnacji przez minimum 7-10 dni. W tym czasie należy:
- Chronić świeży beton przed bezpośrednim nasłonecznieniem
- Regularnie zwilżać powierzchnię, aby nie dopuścić do zbyt szybkiego wysychania
- Zabezpieczyć przed opadami i mrozem, jeśli prace wykonujemy w niesprzyjających warunkach
- Nie obciążać fundamentu przez minimum 28 dni, aż beton osiągnie pełną wytrzymałość
Praktyczne wskazówki podczas wykonania fundamentu
Wykonując fundament pod bramę przesuwną, warto pamiętać o kilku praktycznych wskazówkach, które znacząco ułatwią pracę i poprawią jakość końcowego efektu. Przede wszystkim dokładnie zaplanuj wszystkie prace i przygotuj niezbędne materiały przed rozpoczęciem. Dzięki temu unikniesz niepotrzebnych przestojów i błędów.
Podczas betonowania sprawdzaj na bieżąco poziom fundamentu. Nawet niewielkie odchylenia mogą później skutkować problemami z funkcjonowaniem bramy. Lepiej poświęcić więcej czasu na precyzyjne wypoziomowanie, niż później borykać się z kosztownymi poprawkami!
Jeśli nie masz doświadczenia w pracach budowlanych, rozważ konsultację z fachowcem, szczególnie na etapie projektowania i przygotowania zbrojenia. Dobrze wykonany fundament to podstawa bezawaryjnego działania bramy przesuwnej przez wiele lat.
Najczęstsze błędy przy budowie fundamentu pod bramę przesuwną i jak ich uniknąć
Podczas budowy fundamentu pod bramę przesuwną, wiele osób popełnia błędy wpływające na trwałość konstrukcji. Nieodpowiednia głębokość to najczęstszy problem – zbyt płytki fundament narażony jest na przemarzanie gruntu. Pamiętaj, aby fundament sięgał poniżej strefy przemarzania (80-140 cm w Polsce)!
Równie istotna jest odpowiednia szerokość fundamentu. Zbyt wąska podstawa nie zapewni wsparcia dla ciężkiej bramy, powodując problemy z przesuwaniem. Dla typowych bram szerokość powinna wynosić 40-70 cm, a przy wózkach jezdnych warto ją dodatkowo poszerzyć.
Problemy z jakością wykonania
Niedokładny szalunek skutkuje krzywymi ścianami, utrudniając montaż bramy. Właściwe zagęszczenie betonu jest kluczowe – niedostateczne zagęszczenie tworzy pustki osłabiające konstrukcję.
Typowe błędy materiałowe to:
- Beton zbyt niskiej klasy (poniżej B20)
- Brak odpowiedniego zbrojenia
- Niewłaściwa konsystencja mieszanki
- Brak zabezpieczenia przed wilgocią
Jak uniknąć problemów?
Dokładne planowanie to podstawa sukcesu. Uwzględnij przepusty na kable do automatyki i przestrzeń na napęd. Pomyśl też o miejscu na przyszłą kostkę brukową.
Nie oszczędzaj na jakości! Beton klasy B20/B25 ze zbrojeniem z prętów żebrowanych zapewni trwałość na lata. Daj betonowi czas na związanie (minimum 28 dni) przed obciążeniem.
Podsumowanie
Fundament pod bramę przesuwną decyduje o jej stabilności przez długie lata. Odpowiednia głębokość, szerokość i precyzja wykonania to kluczowe czynniki. Inwestycja w solidny fundament to oszczędność na przyszłych naprawach i gwarancja bezproblemowego działania bramy przesuwnej.
